lamina finalvista de la maqueta terminada

PERSPECTIVAS INTERIORES

perspectiva final

PRIMERA LÁMINA DE CONCURSO

En eta lámina de concurso que debe tener medidas de 90 x 60 se puede observar todas las faces des de la primera hasta la cuarta en un resumen de un trabajo arduo.

PLANOS DEL MERCADO MUNICIPAL DE LA HEROICA CIUDAD DE TLAXIACO

LA PLANTA ARQUITECTÓNICA es la representación en forma horizontal también se puede tomar en cuenta que es el corte de un edificio en donde se pueda mostrar lo que son las divisiones de los muros, en donde se observa la colocación de ventanas, puertas, en la cual también se pone la distribución del inmueble.

En una planta arquitectónica los muros y accesos van acotados con círculos los cuales contienen en su interior un número en la parte vertical y letras en la parte horizontal.






LA PLANTA ARQUITECTÓNICA DE CONJUNTO hace referencia a la planta de conjunto el cual es la división de muros, representación de ventanas y puertas, pero no es solo la planta sino que además se tiene que marcar lo que sería el terreno junto con toda la ambientación que debe llevar, no olvidando también las cotas del mismo modo que la planta arquitectónica pero utilizando todo el terreno







LA PLANTA DE AZOTEAS, en esta planta se representa lo que son las cubiertas, las bajadas de agua, colocación de tinacos, caídas libres, los pretiles.














Los alzados son vistas de la parte de afuera del edificio esto consta de poner una línea de tierra y poner lo que se ve en ella esto depende del lado que se esté realizando.

LOS CORTES son por sección depende de donde sea marcado en la planta arquitectónica, por lo general se marcan dos cortes X-X´ y Y-Y´, en los cortes se puede observar el grueso de los muros las zapatas y la localización de los muebles también se pueden observar las instalaciones hidráulicas.

premaquetas

Esta es una de las maquetas que tuve que realizar para darme cuenta de la distribucion y el ordenamiento.
En donde el sistema estructural esta completamente mal.

vista aerea

vista para poder obserbar la circulacion

vusta norte

PERSPECTIVAS

Hay dos tipos de perspectivas una que es exterior y la otra que es interior.


La perspectiva exterior donde se puede observar el entorno que rodea, pero no simplemente al entono si no también nos permite admirar la forma del edificio a realizar.

Este tipo de perspectivas se lleva acabo por puntos de fuga los cuales se puede trabajar de dos o más para tener un mejor resultado.

L realización de una perspectiva de conjunto o exterior en esta perspectiva permite observar el desarrollo del proceso de imaginación que sirve para dar forma y tener en cuenta como tendría que quedar en una pre maqueta para llevarla a una realización fina con mayor certeza.

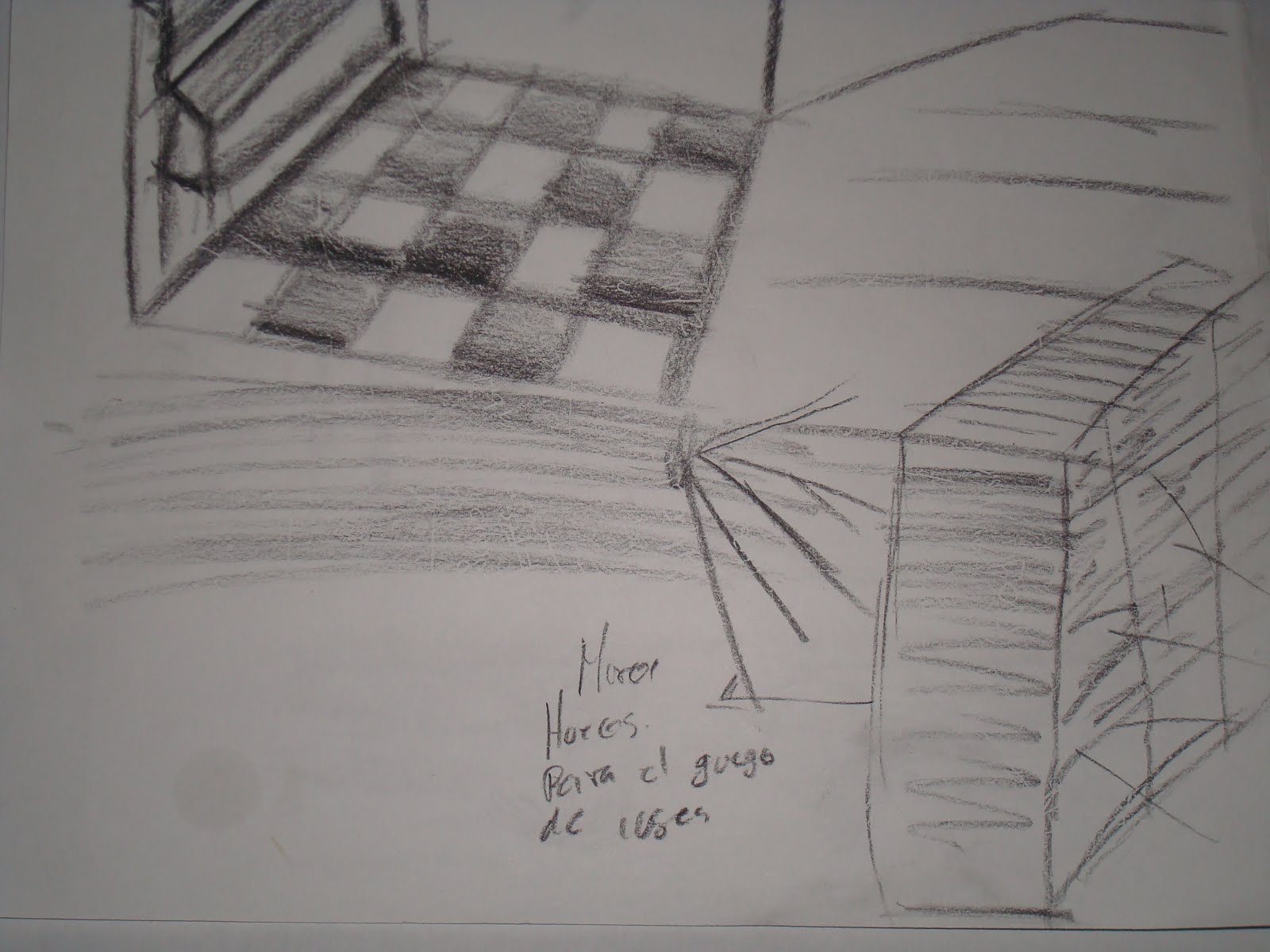

Una perspectiva interior nos permite ver la ubicación del mobiliario además de poder observar el tipo de estructura el tamaño de pasillos y la circulación no dejando afuera alas escalas humanas son de importancia ya que estas representaran la altura de una persona que tendrá que estar perfectamente a escala con el edificio.

Materiales de la región con armaduras de metal y muros de piedra bola







cubierta con armadura de perfil de acero









Pisos de mosaico con muros divisorios térmicos en las aéreas de carnicerías








estacionamiento y el acceso con vegetacion del lugar






muros de concreto aparente
